Korkean taajuuden muuntajan suunnitteluperiaate-Ningbo Chuangbiao Electronics

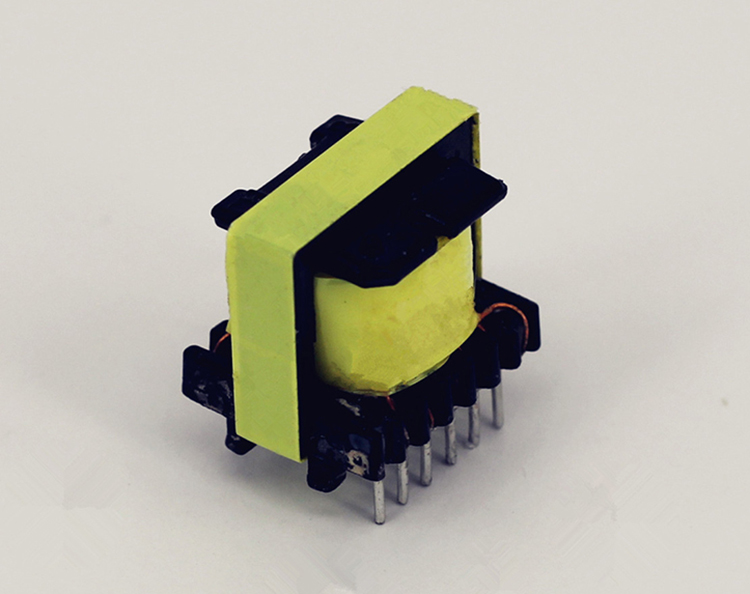

Suunnittelemalla muuntajan vuotoinduktanssi ja hajautettu kapasitanssi on minimoitava korkeataajuista muuntajaa, koska kytkentävirtalähteen korkeataajuinen muuntaja välittää korkeataajuisen pulssin neliön aaltosignaalin. Ohimenevän siirtoprosessin aikana vuotojen induktanssi ja hajautettu kapasitanssi aiheuttavat ylijännityksen virran ja huippujännitteen sekä ylimmän värähtelyn, mikä johtaa lisääntyneisiin tappioihin. Yleensä muuntajan vuotoinduktanssi on säädetty 1% - 3% primaarisesta induktanssista.

Primaarikelan vuotoinduktanssi ---- Muuntajan vuotoinduktanssi johtuu pääkainan ja toissijaisen kelan välisestä magneettisen vuon epätäydellisestä kytkemisestä, kerrosten ja käännösten välillä.

Hajautettu kapasitanssi ---- Muuntajan käämitysten käännösten välissä muodostettu kapasitanssi saman käämin ylä- ja alakerrosten välillä eri käämitysten ja käämityksen ja suojakerroksen välillä kutsutaan hajautettuksi kapasitanssiksi.

Ensisijainen käämi-ensisijainen käämi tulisi sijoittaa sisimpiin kerrokseen, niin että muuntajan primaarikäämityksen kussakin käännöksessä käytetty johdon pituus voi olla mahdollisimman lyhyt, minimoi siten koko käämin käytetyn johdon, mikä vähentää tehokkaasti ensisijaisen käämityksen hajautettua kapasitanssia.

Toissijainen käämi: Kun ensisijainen käämi on haavan, lisää (3–5) eristyskerrokset ennen toissijaisen käämityksen kääntämistä. Tämä voi vähentää hajautetun kondensaattorin kapasitanssia ensisijaisen käämityksen ja toissijaisen käämin välillä ja lisätä myös primaarisen ja toissijaisen käämin välistä eristyslujuutta, joka täyttää eristysvaatimukset kestävät jännitettä.

Bias käämi ---- Onko ennakkoluulo haavoitetaan primaarisen ja toissijaisen tai uloimman kerroksen välillä, liittyykö kytkentävirtalähteen säätäminen toissijaiseen jännitteeseen vai ensisijaiseen jännitteeseen.
