Mitä varotoimia tulee noudattaa matalataajuisten pin-tyyppisten muuntajien asennuksen ja käytön aikana?

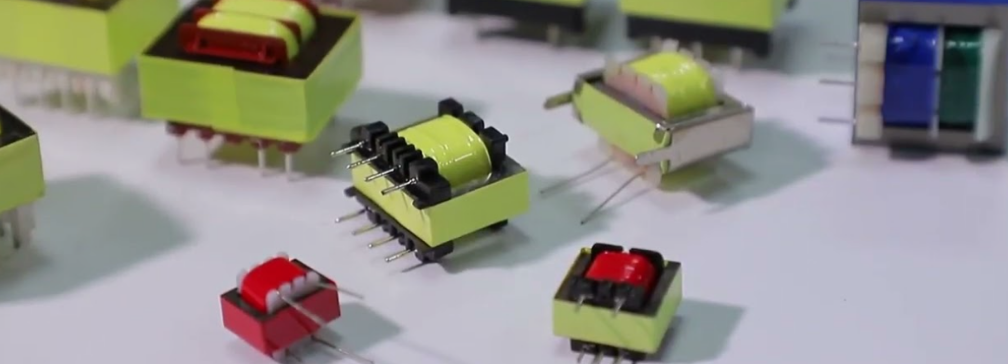

Matalataajuiset pin-tyyppiset muuntajat Niitä käytetään laajalti virtalähdelaitteissa, teollisuuden ohjauksessa, tehoelektroniikassa, kodinkoneissa ja instrumenteissa. Niitä käytetään ensisijaisesti jännitteen muuntamiseen, sähköeristykseen ja vakaaseen virtalähteeseen. Koska matalataajuiset pin-tyyppiset muuntajat toimivat tyypillisesti 50 Hz tai 60 Hz tehoympäristöissä, niillä on suhteellisen suuri teho, koko ja paino. Siksi asennuksen ja käytön aikana on kiinnitettävä erityistä huomiota erilaisiin yksityiskohtiin, jotta varmistetaan laitteen turvallinen, vakaa ja pitkäkestoinen toiminta.

1. Varotoimet ennen asennusta
Ennen kuin asennat matalataajuisen pin-tyyppisen muuntajan, varmista, että muuntajan tekniset parametrit vastaavat käyttöympäristöä ja laitevaatimuksia. Parametrien, kuten nimellistulojännitteen, lähtöjännitteen, nimellistehon ja käyttötaajuuden, on oltava johdonmukaisia ​​todellisen piirin rakenteen kanssa. Väärä valinta voi helposti johtaa muuntajan ylikuormitukseen, vakavaan ylikuumenemiseen tai jopa vaurioitumiseen.

Toiseksi, tarkista matalataajuisen pin-tyyppisen muuntajan ulkonäkö varmistaaksesi, että se on ehjä, nastat ovat siistit ja tukevat ja ettei eristekerroksessa ole muodonmuutoksia, löysyyttä tai vaurioita. Jos havaitset poikkeavuuksia, vältä suoraa asennusta ja käyttöä. Varmista lisäksi, että muuntajan eristysluokka ja jännitteenkestokyky täyttävät sähköturvallisuusstandardit, mikä on erityisen tärkeää teollisissa tai vaativissa sovelluksissa.

2. Avainkohdat matalataajuisten nastatyyppisten muuntajien oikean asennuksen kannalta
Asennuksen aikana kiinnitysmenetelmä on ratkaiseva. Matalataajuiset pin-tyyppiset muuntajat asennetaan yleensä juottamalla tai liittämällä nastat piirilevylle. Niiden suhteellisen suuren painon vuoksi on suositeltavaa varata riittävästi tukialuetta piirilevyn suunnittelussa ja tarvittaessa käyttää kiinnitykseen ruuveja, kannakkeita tai liimaa, jotta vältytään pitkäaikaisen tärinän tai törmäyksen aiheuttamalta juotosliitoksen väsymiseltä.

Kun juotat, varmista, että nastat ovat täysin kosketuksissa juotostyynyihin ja että juotosliitokset ovat täydet ja tukevat välttäen kylmiä juotosliitoksia tai huonoja liitoksia. Juotoslämpötilaa ja -aikaa tulee säätää asianmukaisesti, jotta estetään muuntajan sisärakenteen tai eristysmateriaalien vaurioituminen ylikuumenemisen vuoksi. Samanaikaisesti nastojen välissä on säilytettävä riittävä sähköinen välys, jotta vältetään oikosulut tai ryömintäriskit riittämättömästä etäisyydestä.
Asennuspaikan valinta on myös erittäin tärkeä. Matalataajuiset pin-tyyppiset muuntajat tuottavat käytön aikana tietyn määrän lämpöä, joten ne tulee pitää erillään lämpötilaherkistä komponenteista. Kohtuullinen asettelu ei ainoastaan ​​auta lämmönpoistoon, vaan myös vähentää sähkömagneettisia häiriöitä ympäröiville piireille.

3. Varotoimet käytettäessä matalataajuisia pin-tyyppisiä muuntajia
Käytännössä kuormansovitus on ratkaisevan tärkeää matalataajuisten pin-tyyppisten muuntajien vakaan toiminnan varmistamiseksi. Vältä pitkittynyttä ylikuormitusta, koska se voi johtaa sydämen ylikuumenemiseen, käämin eristyksen vanhenemiseen ja lyhentää käyttöikää. On suositeltavaa varata tietty tehomarginaali hetkellisten virranvaihteluiden tai kuormituksen muutosten varalle.

Virtalähteen jännitteen vakaus on yhtä tärkeää. Liian korkea tai liian pieni tulojännite vaikuttaa muuntajan lähtötehoon ja turvallisuuteen. Pitkäaikainen käyttö epänormaaleissa jänniteolosuhteissa voi johtaa epävakaaseen lähtöjännitteeseen tai jopa vaurioitua myötävirtapiireissä.

Huomioi käytön aikana muuntajan lämpötilan nousu. Jos havaitset epänormaalia kuumenemista, epätavallisia ääniä tai palaneen hajua, katkaise välittömästi virta ja tarkasta muuntaja. Nämä ilmiöt ovat usein merkkejä ylikuormituksesta, oikosulusta tai sisäisestä viasta, ja jatkuva käyttö aiheuttaa merkittävän turvallisuusriskin.

4. Sähkömagneettiset häiriöt ja turvallisuussuojaus
Matalataajuiset pin-tyyppiset muuntajat synnyttävät tietyn sähkömagneettisen kentän käytön aikana, mikä voi vaikuttaa ympäröiviin herkkiin piireihin. Häiriöiden vähentämiseksi suunnittelussa tulee käyttää järkeviä johdotusjärjestelyjä ja tarvittaessa lisätä suojaustoimenpiteitä tai suodatuspiirejä. Hyvä maadoitusrakenne auttaa myös parantamaan järjestelmän sähköturvallisuutta ja häiriöntorjuntaominaisuuksia.

Sovelluksissa, joihin liittyy ihmisen ja koneen välinen kosketus tai korkeat turvallisuusvaatimukset, sähköisen eristyksen suorituskykyyn tulee kiinnittää erityistä huomiota. Varmista, että matalataajuisen pin-tyyppisen muuntajan ensiö- ja toisiokäämillä on riittävä eristysetäisyys ja jännitteenkestokyky vuotoriskien välttämiseksi.

5. Päivittäistä huoltoa ja tarkastusta koskevat ehdotukset
Vaikka matalataajuisilla pin-tyyppisillä muuntajilla on suhteellisen vakaa rakenne, säännöllinen tarkastus on silti erittäin tarpeellista. On suositeltavaa tarkistaa säännöllisesti, ovatko juotosliitokset kiinteitä, ovatko tapit hapettuneet ja onko eristemateriaali vanhentunut. Jos havaitaan poikkeavuuksia, ne on vaihdettava tai korjattava viipymättä.

Pidä samalla laitteen sisäpuoli puhtaana välttäen pitkäkestoista pölyn ja öljyn kertymistä muuntajan pinnalle. Tämä helpottaa lämmön haihtumista ja vähentää epäonnistumisastetta. Käytettäessä korkean lämpötilan tai korkean kosteuden ympäristöissä tarkastustiheyttä tulee lisätä muuntajan pitkän aikavälin luotettavan toiminnan varmistamiseksi.

Matalataajuisten pin-tyyppisten muuntajien asennus ja käyttö ei ole monimutkaista, mutta ne vaativat huomiota yksityiskohtiin. Valinnasta ja asennuksesta päivittäiseen käyttöön ja huoltoon, jokainen seikka vaikuttaa suoraan sen suorituskykyyn ja käyttöikään. Vain noudattamalla tiukasti normaaleja käyttömenetelmiä matalataajuiset neulatyyppiset muuntajat voivat suorittaa jännitteenmuunnoksen ja sähköeristyksen luotettavasti, mikä tarjoaa turvallisen ja luotettavan tuen koko tehonsyöttöjärjestelmälle.
