Transformerin täydellinen opas: tyypit, luokitukset ja sovellukset

An sähkömuuntaja on staattinen sähkömagneettinen laite, joka siirtää sähköenergiaa piirien välillä sähkömagneettisen induktion kautta. Sen arvo - ilmaistuna volttiampeereina (VA) tai kilovolttiampeereina (kVA) - osoittaa enimmäiskuorman, jonka se pystyy käsittelemään jatkuvasti ilman ylikuumenemista. Turvallisen ja tehokkaan sähköjärjestelmän suunnittelun kannalta on tärkeää ymmärtää, miten muuntajat luokitellaan, mitä tyyppejä on olemassa ja mikä sopii sovellukseesi.

Miten muuntaja luokitellaan?

Muuntajat on luokiteltu volttiampeeria (VA) tai kilovolttiampeeria (kVA) , ei wattia, koska nimellisarvossa on otettava huomioon sekä resistiivinen että reaktiivinen kuorma tehokertoimesta riippumatta. Arvo heijastaa muuntajan nimellisjännitteen ja nimellisvirran tuloa joko ensiö- tai toisiopuolella.

Keskeisiä parametreja muuntajan tyyppikilvessä ovat:

• kVA luokitus – Kokonaisnäkyvä tehokapasiteetti (esim. 50 kVA, 500 kVA)
• Primääri- ja toisiojännitteet – Tulo- ja lähtöjännitetasot (esim. 11 000 V / 400 V)
• Taajuus – Tyypillisesti 50 Hz tai 60 Hz
• Impedanssi (%Z) – Vaikuttaa oikosulkuvirtaan; yleiset arvot vaihtelevat 4 %:sta 6 %:iin
• Jäähdytysluokka – ONAN (oil natural air natural), ONAF, OFAF jne. suurille yksiköille; AN tai AA kuivalle tyypille
• Eristysluokka – Lämpötilaluokitus, kuten luokka B (130 °C), luokka F (155 °C) tai luokka H (180 °C)

Esimerkiksi a 100 kVA muuntaja 400 V jännitteellä toissijainen voi tuottaa maksimivirran 144,3 A (100 000 ÷ 400 × √3 kolmivaiheiselle). Tämän jatkuva ylittäminen aiheuttaa eristyksen huononemista ja mahdollisia vikoja.

Step-Up vs. Step-Down-muuntajas

Sähkömuuntajien perustavanlaatuisin luokitus on jännitteen muunnossuunta.

Step-Up-muuntaja

Porrasmuuntaja lisää jännitettä ensiöstä toisioon. Toisiokäämissä on enemmän kierroksia kuin ensiökäämissä. Esimerkiksi a generaattori, joka tuottaa 11 kV voi syöttää porrasmuuntajan 400 kV:n lähtöjännitteelle pitkän matkan siirtoa varten – vähentää virtaa ja siten resistiivisiä häviöitä (P = I²R) kertoimella yli 1000. Voimalaitokset käyttävät yleisesti tehostettuja muuntajia tehovaiheessaan.

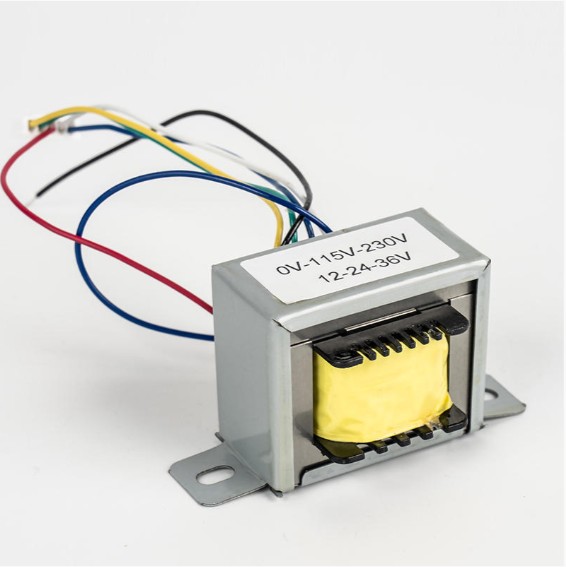

Step-Down Transformer

Asennusmuuntaja vähentää jännitettä turvallisen loppukäyttäjän kulutuksen takaamiseksi. Jakeluasemat laskevat 33 kV:sta tai 11 kV:sta arvoon 400V/230V asuin- ja kaupalliseen toimitukseen. Pienemmät alennusyksiköt (esim. 240 V - 12 V) syöttävät matalajännitteistä valaistusta, ovikelloja ja LVI-ohjausjärjestelmiä.

Molemmat tyypit noudattavat samaa kierrossuhdeperiaatetta: V1/V2 = N1/N2, missä V on jännite ja N on käämityskierrosten lukumäärä.

Erityyppiset muuntajat ja niiden sovellukset

Muuntajat on suunniteltu monissa muodoissa, joista jokainen on optimoitu tiettyjä suorituskykyvaatimuksia, ympäristöjä ja tehotasoja varten. Alla on tärkeimmät tyypit.

Tehomuuntaja

Tehomuuntajat toimivat siirtoverkoissa osoitteessa jännitteet yli 33 kV ja arvot tyypillisesti 100 MVA - yli 1 000 MVA. Ne on suunniteltu lähes jatkuvaan täyskuormitukseen, ja ne asettavat alhaiset häviöt etusijalle kaikkien muiden tekijöiden edelle. Öljyjäähdytys (ONAN/ONAF) on vakiona. Niiden tehokkuus ylittää yleensä 99 % , mikä tekee jopa 0,1 %:n parannuksesta merkittävän verkon mittakaavassa.

Ningbo Chuangbiao Electronic Technology Co., Ltd. soveltaa matalataajuista muuntajatekniikkaa sähköjärjestelmän infrastruktuurissa, mikä varmistaa tehokkaan energiansiirron ja vähentää johtohäviöitä verkon vakaan toiminnan takaamiseksi.

Jakelumuuntaja

Jakelumuuntajat alentavat jännitettä keskijännitteestä (yleensä 11 kV tai 33 kV) matalaan jännitteeseen (400 V/230 V) toimituspisteessä. Ne toimivat vaihtelevilla kuormituksilla ja ne on mitoitettu alkaen 25 kVA - 2500 kVA . Sekä öljy- että kuivatyyppiset (valuhartsi) -versiot ovat yleisiä, ja kuivatyyppi on suositeltava sisätiloissa paloturvallisuuden vuoksi.

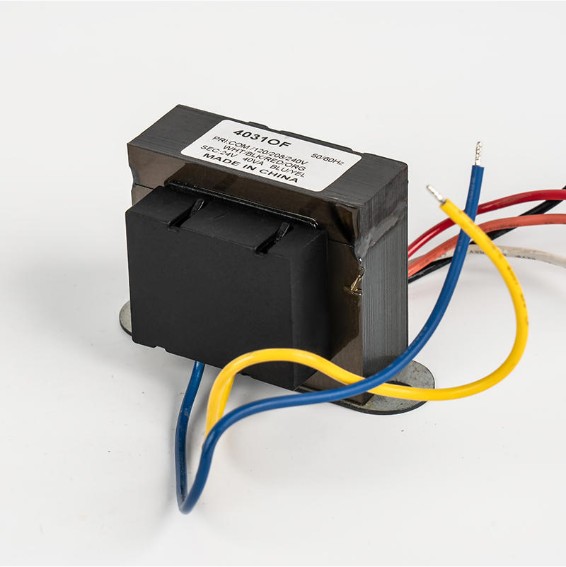

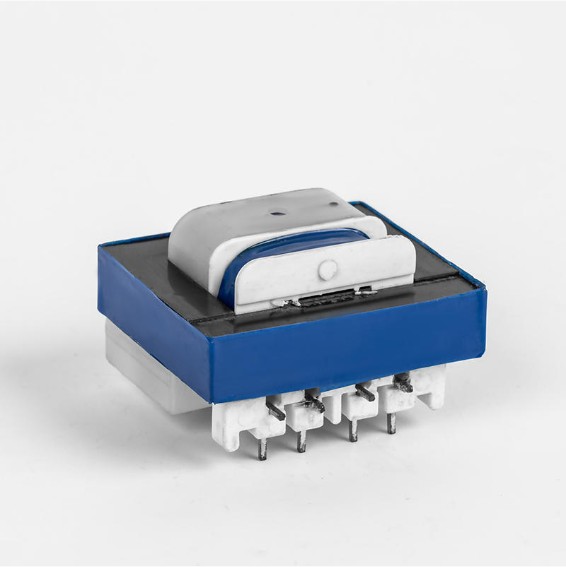

Ilmastointimuuntaja

Ilmastointilaitteen muuntaja on erikoistunut matalataajuuksinen muuntaja, joka muuntaa tulevan verkkojännitteen DC-tasolle, joka tarvitaan ohjaamiseen. kompressorit, tuuletinmoottorit ja ohjauskortit . Jaetun järjestelmän ilmastointilaitteessa ohjauskortin muuntajat tuottavat tyypillisesti 24 V AC:ta termostaattipiireihin. Suuremmat kaupalliset LVI-yksiköt voivat käyttää 40–150 VA:n muuntajia ohjaustehona.

Invertterityyppisissä ilmastointilaitteissa muuntaja toimii osana AC-DC-AC muunnosketjua. Tehokas muuntajan rakenne vaikuttaa suoraan yksikön energialuokitukseen (EER/COP). Chuangbiaon matalataajuiset muuntajat palvelevat juuri tätä tehtävää jäähdytyslaitteissa – muuttavat vaihtovirtaa tasavirraksi, joka soveltuu kompressorien ja puhallinmoottoreiden ohjaamiseen, jolloin saadaan aikaan tehokas jäähdytys tai lämmitys.

Eristysmuuntaja

Erotusmuuntajassa on a 1:1 kierrossuhde -sen ensisijainen tarkoitus ei ole jännitteen muuntaminen, vaan galvaaninen eristys piirien välillä. Tämä katkaisee maasilmukat, vaimentaa yhteistilan melua ja takaa henkilöstön turvallisuuden ympäristöissä, kuten sairaaloissa, laboratorioissa ja datakeskuksissa.

Tärkeimmät huomioitavat tiedot:

• Eristysjännite : Tyypillisesti 1 500 - 4 000 V käämien välillä
• Vuotovirta : Lääketieteellisten laitteiden vuodon on oltava alle 500 µA (IEC 60601)
• Suojatut käämit : Faraday-suojaus vähentää entisestään herkän elektroniikan kapasitiivista kytkentää

Teollisuusautomaatiossa eristysmuuntajat suojaavat PLC:itä ja antureita voimajohdon suurjännitetransienteilta.

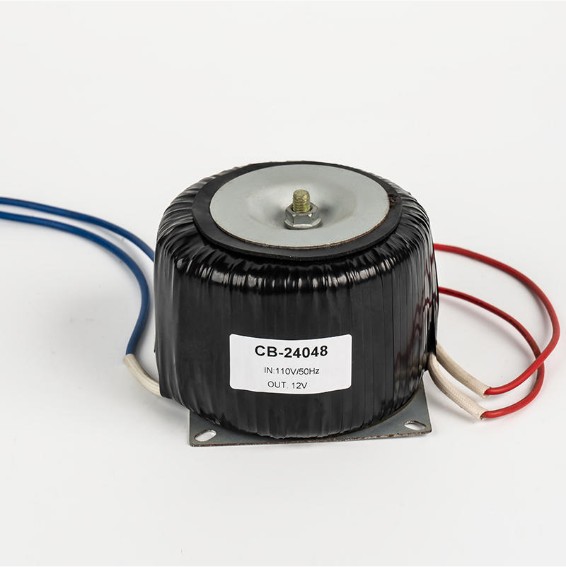

Toroidaalinen muuntaja

Toroidisessa muuntajassa käytetään donitsin muotoista (toroidista) magneettista ydintä perinteisen E-I-laminaattipinon sijaan. Jatkuva ydinpolku eliminoi ilmaraot tarjoten:

• Jopa 95-98 % hyötysuhde , verrattuna ~85–90 % vastaaviin EI-ydinmalleihin
• Matala sähkömagneettinen häiriö (EMI) – hajamagneettikenttä on tyypillisesti 8–10 kertaa pienempi kuin EI-ydinmuuntajien
• Kompakti ja kevyt – jopa 50 % pienempi ja kevyempi kuin vastaavat EI-mallit
• Pienet tyhjäkäyntihäviöt ja kuultava melu

Toroidimuuntajia käytetään laajalti audiolaitteissa, lääketieteellisissä instrumenteissa, teollisuuden ohjauspaneeleissa ja korkealuokkaisissa virtalähteissä, joissa tila ja EMI ovat kriittisiä rajoituksia. Niiden päärajoitus on korkeampi hinta VA-kohtaisesti verrattuna perinteisiin laminaattimalleihin ja herkkyys DC-offsetille, joka aiheuttaa sydämen kyllästymistä.

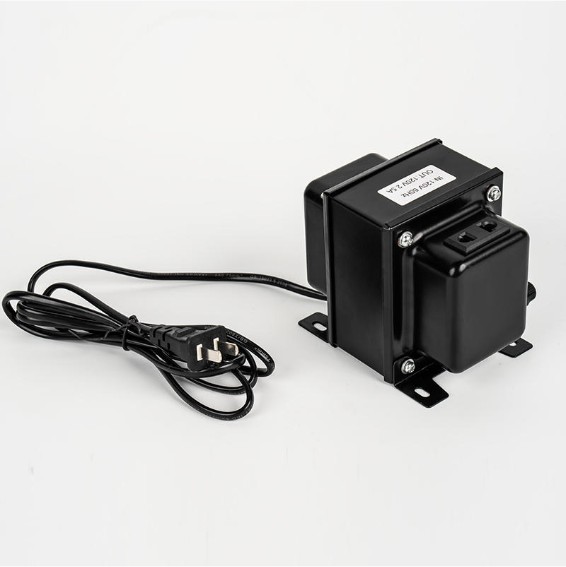

Automaattinen muuntaja

Automaattinen muuntaja käyttää yhtä jaettua käämiä (jossa on väliottopiste) kahden erillisen käämin sijaan. Tämä tekee sen kompaktimpi ja halvempi -hyödyllinen, kun tarvitaan vaatimatonta jännitteen säätöä, kuten 220 V - 110 V muunnos tai moottorin pehmeä käynnistys. Se ei kuitenkaan tarjoa galvaanista eristystä, joten se ei sovellu kohteisiin, joissa vaaditaan turvaeristystä.

Instrumenttimuuntaja (CT & PT)

Virtamuuntajia (CT) ja potentiaali-/jännitemuuntajia (PT/VT) käytetään mittaus ja suojaus , ei virransyöttöä. CT-nimellisarvo 1000:5 A pienentää virtaa turvallisen mittauksen varmistamiseksi. PT-nimellisjännite 11 000:110 V mahdollistaa volttimittareiden ja releiden toiminnan standardinmukaisilla instrumenttitasoilla. Tarkkuusluokat vaihtelevat välillä 0,1-3 mittauksen osalta ja 5P tai 10P suojauksen osalta.

Muuntajatyypit yhdellä silmäyksellä

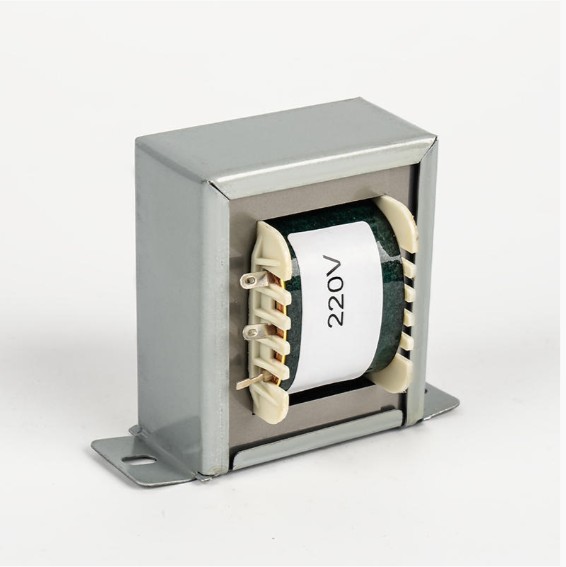

Matalataajuiset muuntajat teollisiin ja uusiin energiasovelluksiin

Matalataajuiset muuntajat (toimivat 50 tai 60 Hz:n verkkotaajuudella) ovat edelleen teollisuuden sähköjärjestelmien selkäranka, koska ne kestävät, korkea hyötysuhde ja kyky käsitellä suuria tehotasoja luotettavasti. Toisin kuin suurtaajuiset kytkentämuuntajat, matalataajuiset mallit ovat luonnostaan ​​kestävämpiä ja sopivat paremmin ankariin ympäristöihin.

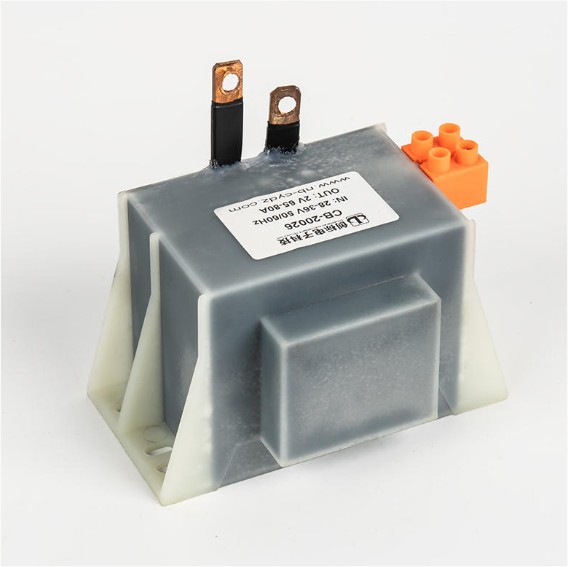

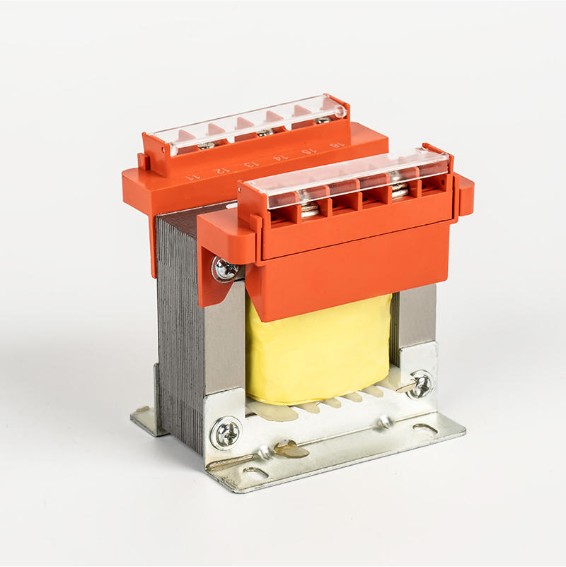

Teollisuuden ohjaus ja automaatio

Teollisuusautomaatiojärjestelmissä matalataajuiset muuntajat toimivat tehonsäädön ydinkomponentteina, jotka toteuttavat AC-DC-muunnoksen ja ohjaavat moottoreita ja toimilaitteita. Sähköhitsaajissa ne tarjoavat vakaa hitsausjännite ja -virta — kriittistä tasaisen hitsin laadun kannalta. Jännitteensäätimet ja stabilisaattorit ovat myös riippuvaisia ​​matalataajuisista muuntajista ylläpitääkseen tiukat lähtötoleranssit vaihtelevissa kuormissa.

Aurinkosähköinvertterit ja energian varastointi

Uusiutuvan energian yleistyessä maailmanlaajuisesti, matalataajuisista muuntajista on tullut välttämättömiä aurinkosähkö-inverttereissä. Vuonna a verkkoon sidottu PV-järjestelmä , muuntaja muuntaa tasavirran aurinkopaneeleista verkkoon yhteensopivaksi AC:ksi, nostaen jännitettä verkkotasolle samalla kun se tarjoaa olennaisen galvaanisen eristyksen – sääntelyvaatimus monissa maissa. Tyypilliset PV-invertterimuuntajat toimivat 97–98,5 %:n hyötysuhteella.

Akkuenergian varastointijärjestelmissä (BESS) muuntajat käsittelevät kaksisuuntaista tehovirtaa – lataavat akun verkosta (AC–DC) ja purkavat takaisin verkkoon tai kuormiin (DC–AC). Niiden luotettavuus tässä pyöräilyroolissa määrää suoraan järjestelmän käytettävyyden ja edestakaisen matkan tehokkuuden.

Ningbo Chuangbiao Electronic Technology Co., Ltd. develops low-frequency transformers precisely optimized for these new energy applications, combining high efficiency with the thermal stability required for continuous operation in photovoltaic and storage environments.

Valaistus ja kodinkoneet

Matalataajuiset muuntajat valaistussovelluksissa säätelevät jännitettä kirkkauden ja värien yhtenäisyyden säätelemiseksi. In home appliances, they ensure stable supply despite mains fluctuations—protecting sensitive electronics from voltage sags or surges that could shorten equipment life or cause operational failures.

Kuinka valita oikea muuntaja sovelluksellesi

Väärän muuntajan tyypin tai nimellisarvon valinta johtaa ylikuumenemiseen, ennenaikaiseen vikaan tai turvallisuusriskeihin. Harkitse näitä tekijöitä:

1. Kuorman tyyppi ja tehokerroin – Induktiivisten kuormien (moottorit, hitsauslaitteet) tehokertoimet ovat alhaisemmat; kokoa kVA vastaavasti lisäämällä tyypillisesti 20–25 % marginaalia.
2. Jännitevaatimukset – Vahvista tulo- (ensisijainen) ja lähtö (toisio) jännitteet ja onko tarpeen nostaa vai laskea.
3. Eristysvaatimus – If galvanic isolation is needed for safety or noise rejection, use an isolation or standard two-winding transformer, not an auto-transformer.
4. Fyysiset rajoitteet – Jos tila ja EMI ovat kriittisiä (esim. äänivahvistimet, lääketieteelliset laitteet), valitse toroidimalli.
5. Ympäristö – Kuiva sisäkäyttöinen (valuhartsi) ahtaisiin tiloihin; öljyjäähdytteinen ulkosähköasemille tai suuritehoisille asennuksille.
6. Tehokkuus ja käyttökustannukset – 24/7 käyville muuntajille a 1 % tehokkuuden parannus 100 kVA:n yksikössä säästää noin 876 kWh vuodessa, mikä on merkittävää 20 vuoden käyttöiän aikana.

Always verify compliance with applicable standards: IEC 60076 (power transformers), IEC 61558 (safety transformers), or IEEE C57 series for North American applications.
