Miten muuntajat toimivat: tyypit, rakenne, sovellukset ja rajoitukset

Mitä ovat Muuntajat ?

Muuntaja on sähkölaite, joka siirtää energiaa kahden tai useamman piirin välillä sähkömagneettisen induktion avulla, mikä mahdollistaa jännitteen muunnos, virransäätö ja sähköeristys ilman suoraa sähköliitäntää. Ytimessään muuntaja koostuu kahdesta tai useammasta lankakelasta (käämeistä), jotka on kiedottu yhteisen magneettisydämen ympärille. Kun vaihtovirta kulkee ensiökäämin läpi, se synnyttää muuttuvan magneettikentän, joka indusoi jännitteen toisiokäämiin - tämä on Faradayn sähkömagneettisen induktion laki toiminnassa.

Muuntajat luokitellaan laajasti toimintataajuutensa perusteella kahteen päätyyppiin: matalataajuiset muuntajat (toimii tyypillisesti 50–60 Hz) ja suurtaajuusmuuntajat (toimii muutamasta kHz:stä useisiin MHz:iin). Molemmat tyypit ovat välttämättömiä sähköjärjestelmissä, teollisuuslaitteissa, kulutuselektroniikassa ja uusiutuvan energian infrastruktuurissa.

Historiallinen konteksti: Kuinka Transformers tulivat maailman valtaan

Michael Faraday esitteli muuntajan ensimmäisen kerran vuonna 1831, joka löysi sähkömagneettisen induktion. Käytännön muuntajan sellaisena kuin me sen nykyään tunnemme, kehittivät 1880-luvulla insinöörit, kuten Lucien Gaulard, John Dixon Gibbs, William Stanley Jr. ja Westinghousen tiimi. Edisonin tasavirtajärjestelmän ja Tesla/Westinghousen AC-järjestelmän välisen "virtojen sodan" voitti ratkaisevasti AC – suurelta osin siksi, että muuntajat pystyivät nostamaan jännitettä pitkän matkan lähetystä varten ja sitten laskemaan sitä takaisin turvalliseen kotikäyttöön, mitä DC-tekniikka ei tuolloin pystynyt saavuttamaan tehokkaasti.

1900-luvun alkuun mennessä muuntajat muodostivat sähköverkkojen selkärangan maailmanlaajuisesti. Nykyään älypuhelimen laturin sisällä olevista pienistä ferriittiytimistä muuntajista massiivisiin 1000 MVA yksikköä valtakunnallisilla sähköasemilla muuntajatekniikka tukee käytännössä kaikkea nykyaikaista sähköinfrastruktuuria.

Muuntajan perusteet: jännite, kierrossuhde ja hyötysuhde

Muuntajan perustoimintaa ohjaa kierrossuhde - ensiökäämin (N1) kierrosten lukumäärän suhde toisiokäämiin (N2):

• Step-up muuntaja : N₂ > N1 → Toisiojännite on korkeampi kuin ensiöjännite (esim. voimalaitoksen tehoa on lisätty 400 kV:iin pitkän matkan lähetyksessä)

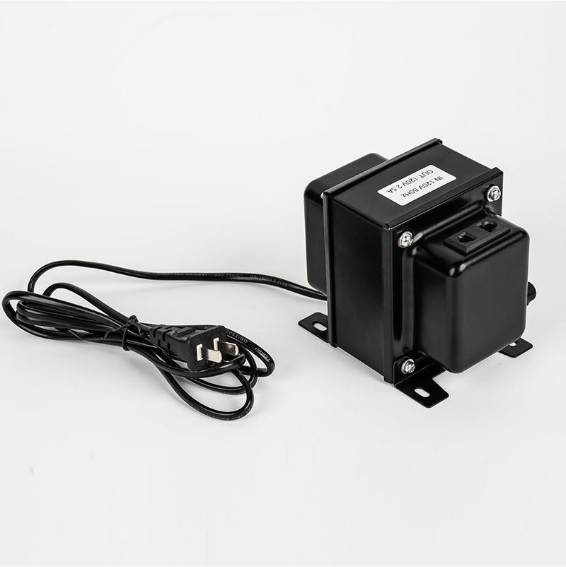

• Alaspäin laskettava muuntaja : N₂ < N1 → Toisiojännite on alhaisempi kuin ensiöjännite (esim. 11 kV:n jakelu porrastettu 230 V:iin kodeissa)
• Eristysmuuntaja : N₁ = N₂ → Sama jännite molemmilla puolilla, käytetään sähköturvallisuuteen ja melueristykseen

Jännitesuhde on: V1/V2 = N1/N2. Näin ollen virta muuttuu käänteisesti: I1/I2 = N2/N1. Nykyaikaiset tehomuuntajat saavuttavat tehokkuus 95–99,5 % , mikä tekee niistä tehokkaimpia koskaan rakennettuja sähkökoneita. Häviöt syntyvät kahdesta lähteestä: kuparihäviöistä (käämien I²R-lämmitys) ja sydänhäviöistä (hystereesi- ja pyörrevirtahäviöt magneettisydämessä).

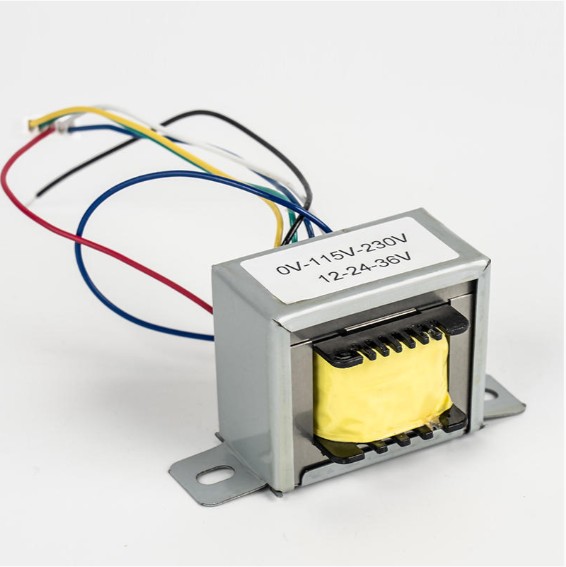

Muuntajan rakenne: ydinkomponentit selitetty

Muuntajan toiminnan ymmärtäminen edellyttää sen tärkeimpien rakenneosien tuntemista:

Magneettinen ydin

Ydin ohjaa magneettivuon käämien välillä. Matalataajuisissa muuntajissa käytetään laminoituja piiteräsytimiä (0,25–0,5 mm paksuja levyjä) pyörrevirtahäviöiden minimoimiseksi taajuudella 50/60 Hz. Suurtaajuusmuuntajat käyttävät ferriittisydämiä tai jauhemaisia ​​rautaytimiä, joiden sydänhäviöt ovat pienemmät kHz–MHz taajuuksilla. Sydämen geometria vaihtelee – yleisiä muotoja ovat E-I-ytimet, toroidiset ytimet ja U-I-ytimet, joista jokaisella on erityisiä etuja vuon tehokkuudessa, käämityksen helppoudessa ja EMI-suojauksessa.

Primääri- ja toisiokäämit

Käämit ovat eristetyn kupari- (tai joskus alumiini-) langan keloja, jotka on kierretty sydämen ympärille. Ensiökäämi vastaanottaa vaihtovirtaa; toisio tuottaa lähtötehoa. Monikäämin mallit voivat tarjota useita lähtöjännitteitä samanaikaisesti. Eristysluokka (A, B, F, H) määrittää suurimman sallitun lämpötilan — Luokan H eristys kestää jopa 180°C , sopii korkean kuormituksen teollisuusmuuntajille.

Eristys- ja jäähdytysjärjestelmät

Suuret tehomuuntajat upotetaan mineraaliöljyyn tai synteettiseen esterinesteeseen sekä eristystä että lämmönpoistoa varten. Pienemmissä kuivatyyppisissä muuntajissa käytetään ilmajäähdytystä tai hartsikapselointia (valuhartsimuuntajat). Öljyjäähdytteiset yksiköt voivat käyttää pakotettua öljy- ja ilmajäähdytysjärjestelmää (OFAF) käsittelemään arvoja jopa 1000 MVA ja enemmän .

Miten muuntajat toimivat: Vaiheittainen sähkömagneettinen prosessi

1. Ensiökäämiin syötetään vaihtovirtaa, joka ohjaa vaihtovirtaa sen läpi.
2. Tämä vaihtovirta luo ajassa muuttuvan magneettivuon ytimeen, joka on verrannollinen käytettyyn jännitteeseen ja kääntäen verrannollinen taajuuteen ja kierrosten lukumäärään (Faradayn laki: V = N × dΦ/dt).
3. Magneettivuo kanavoidaan tehokkaasti sydämen läpi toisiokäämiin.
4. Vaihtuva vuo indusoi EMF:n (sähkömotorisen voiman) toisiokäämiin - lähtöjännitteen - määräytyy kierrossuhteen perusteella.
5. Kun kuorma on kytketty toisiovirtaan, virta kulkee ja muuntaja säätää automaattisesti ensiövirtaansa energiatasapainon ylläpitämiseksi (miinus häviöt).

Tämä prosessi on täysin passiivinen – ei liikkuvia osia, ei aktiivista kytkentää tavanomaisessa muuntajassa – minkä vuoksi muuntajat tarjoavat poikkeuksellisen luotettavuuden ja pitkän käyttöiän, usein 25-40 vuotta hyvin huollettuihin tehomuuntajiin.

Matalataajuinen muuntaja vs. korkeataajuinen muuntaja

Ero matala- ja korkeataajuisten muuntajien välillä menee pidemmälle kuin pelkkä toimintataajuus – se vaikuttaa ydinmateriaaliin, fyysiseen kokoon, tehokkuusprofiiliin ja sovellusten soveltuvuuteen.

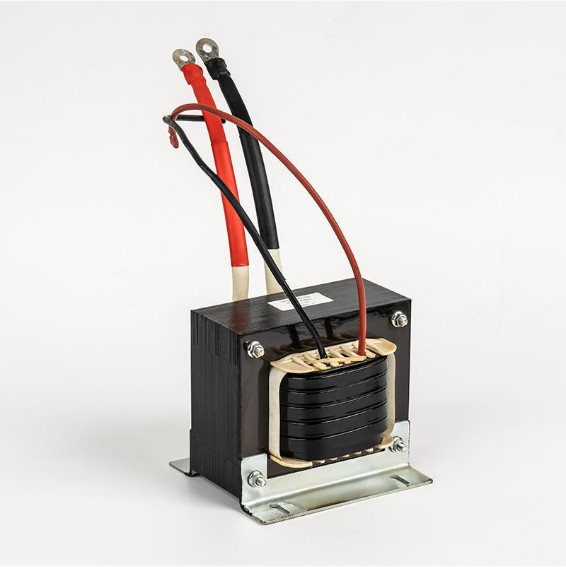

Matalataajuinen muuntaja: vahvuudet ja käyttötapaukset

Matalataajuiset muuntajat toimivat suoraan verkkovirralla (50 tai 60 Hz) ja ovat tunnettuja luotettavuus, sähköeristyksen laatu ja kyky käsitellä suuria ylijännitevirtoja . Ne ovat sähkönjakelun, teollisuusautomaation, sähköhitsauksen ja uusiutuvan energian järjestelmien työhevosia. Esimerkiksi aurinkoinvertterijärjestelmässä oleva 100 kVA:n matalataajuinen eristysmuuntaja ei ainoastaan ​​muunna tasavirrasta peräisin olevaa vaihtovirtaa verkkojännitteeksi, vaan tarjoaa myös galvaanisen eristyksen, joka suojaa sekä invertteriä että verkkoa vikavirroilta.

Ningbo Chuangbiao Electronic Technology Co., Ltd. on rakentanut maineensa tällä alalla. Matalataajuisten muuntajien valmistajana yritys suunnittelee tuotteita jännitteensäätimiin, sähköhitsaajiin, aurinkosähköinvertteriin, energian varastointijärjestelmiin, LVI-järjestelmään ja kodinkoneisiin. Hitsauslaitteissa niiden muuntajat tuottavat vakaan hitsausjännitteen ja -virran, joka on kriittistä tasaisen hitsin laadun kannalta. Aurinkosähköinverttereissä niiden yksiköt muuntavat aurinkopaneeleista tulevan tasavirran verkkoon yhteensopivaksi vaihtovirtalähteeksi, samalla kun ne tarjoavat useimpien kansallisten verkkosäännösten edellyttämän galvaanisen eristyksen. Akkuenergian varastointijärjestelmissä kaksisuuntaiset matalataajuiset muuntajat käsittelevät sekä lataus- että purkujaksot, mikä parantaa uusiutuvan energian integroinnin yleistä tehokkuutta.

Korkeataajuusmuuntaja: vahvuudet ja käyttötapaukset

Suurtaajuusmuuntajat ovat mahdollistava komponentti hakkuriteholähteissä (SMPS), joissa verkkovirran vaihtovirta tasasuunnetaan ensin tasavirtaan, sitten kytketään korkealla taajuudella (tyypillisesti 20 kHz–300 kHz) ennen kuin se syötetään muuntajaan. Korkeammalla taajuudella toimiminen tarkoittaa, että ydin voi olla dramaattisesti pienempi samalla teholla. A 65W kannettavan tietokoneen laturi korkeataajuisen muunnoksen käyttö sopii kämmenelle; vastaava 50 Hz muuntaja olisi tiilen kokoinen. Korkeataajuiset mallit ovat välttämättömiä tietoliikenteen virtalähteissä, lääketieteellisissä kuvantamislaitteissa, sähköauton sisäänrakennetuissa latureissa ja LED-ajureissa, joissa kompakti on ratkaisevan tärkeää.

Muuntajien tärkeimmät sovellukset eri toimialoilla

Voimansiirto ja jakelu

Sähköenergiaa tuotetaan voimalaitoksilla tyypillisesti 11 kV - 25 kV jännitteillä. Step-up-muuntajat nostavat tämän 220 kV, 400 kV tai jopa 765 kV pitkän matkan lähetyksissä vähentää dramaattisesti resistiivisiä häviöitä (tehohäviö = I²R, joten jännitteen kaksinkertaistaminen ja virran puolittaminen vähentää häviöitä 75 %). Kohteessa alaspäin toimivat muuntajat vähentävät asteittain jännitettä 33 kV:iin, 11 kV:iin ja lopuksi loppukäyttäjille 230/400 V:iin.

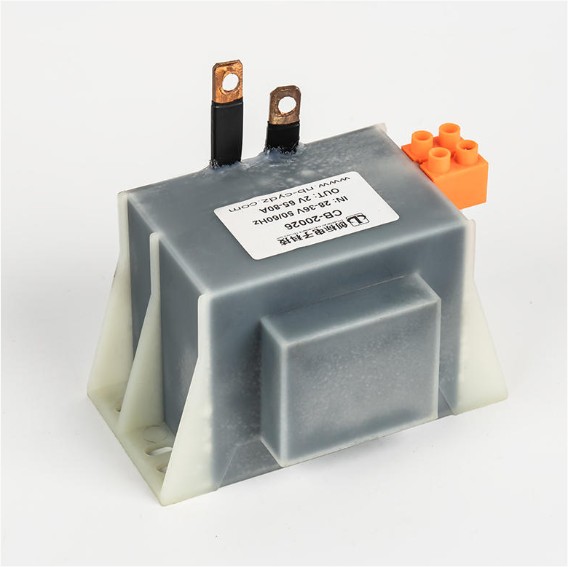

Teollinen hitsaus ja valmistus

Valokaarihitsaajat ovat riippuvaisia matalataajuisista muuntajista verkkojännitteen (230 V tai 400 V) muuntamiseksi hitsauskaarien vaatimiin mataliksi jännitteiksi (20–80 V) samalla kun ne tuottavat erittäin suuria virtoja – tyypillisesti 100-500 A tai enemmän . Muuntajan luontainen vuotoinduktanssi tarjoaa luonnollisen virtaa rajoittavan ominaisuuden, joka stabiloi hitsauskaaren, mikä on välttämätöntä teollisessa valmistuksessa tasaisen hitsin laadun kannalta.

Uusiutuva energia: aurinkosähköinvertterit ja energian varastointi

Aurinkosähköjärjestelmissä (PV) langan tai keskusinvertterien sisällä olevat matalataajuiset muuntajat muuntavat aurinkopaneelien prosessoidun DC:n verkkoon yhteensopivaksi AC:ksi samalla, kun ne tarjoavat monien verkkostandardien vaatiman galvaanisen eristyksen. Akkuenergian varastointijärjestelmissä (BESS) kaksisuuntaiset muuntajat käsittelevät sekä lataus- (AC→DC) että purkamisjaksot (DC→AC). Maailmanlaajuinen asennettu aurinkoenergiakapasiteetti ylitti 1,6 TW vuonna 2024 , edustaa valtavaa ja kasvavaa kysyntää luotettavalle muuntajateknologialle tällä alalla.

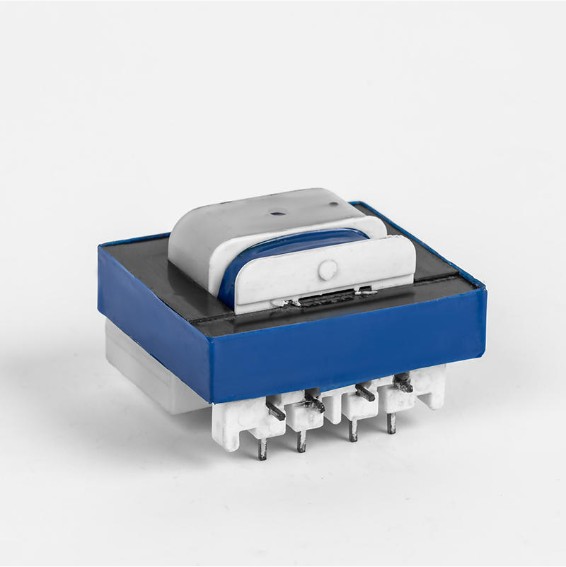

Kodinkoneet ja valaistus

Ilmastointilaitteiden muuntajat muuntavat vaihtovirran tasavirraksi säädettävänopeuksisia kompressorikäyttöjä ja puhallinmoottoreita varten. Valaistusjärjestelmissä muuntajat – mukaan lukien elektroniset liitäntälaitteet suurtaajuusmuuntajilla – säätelevät loiste- ja LED-valaisimien jännitettä ja virtaa. Matalataajuiset eristysmuuntajat LVI- ja jäähdytysjärjestelmissä suojaavat herkkää ohjauselektroniikkaa voimajohtojen häiriöiltä ja varmistavat vakaan ja tehokkaan jäähdytys- tai lämmitystoiminnan vaihtelevissa verkko-olosuhteissa.

Muuntajan haitat ja rajoitukset

Eduistaan huolimatta muuntajilla on todellisia rajoituksia, jotka insinöörien on otettava huomioon järjestelmän suunnittelussa:

• Toiminta vain AC-verkossa : Perinteiset muuntajat toimivat vain vaihtovirralla. Tasajännitteitä ei voida muuntaa ilman, että ne on ensin käännetty vaihtovirtaan – minkä vuoksi DC-pohjaiset järjestelmät vaativat inverttereitä tai muuntajia, joissa on suurtaajuusmuuntajia.
• Koko ja paino alhaisella taajuudella : Matalataajuuskäyttö vaatii suurempia ytimiä ja enemmän kuparikäämiä. 10 kVA, 50 Hz muuntaja voi painaa 50–80 kg, mikä on epäkäytännöllistä ahtaissa tai kannettavissa ympäristöissä.
• Kuormittamattomat ydinhäviöt : Hystereesi- ja pyörrevirtahäviöt tapahtuvat aina, kun muuntaja on jännitteellinen, jopa nollakuormalla. Suuri jakomuuntaja, joka toimii 10 %:n kuormalla, aiheuttaa edelleen 100 % tyhjäkäynnistyshäviöistään, mikä vähentää tehokkuutta kevyesti kuormitetuissa verkoissa.
• Harmonisen vääristymän herkkyys : Epälineaariset kuormat (VFD:t, UPS-tasasuuntaajat, EV-laturit) ruiskuttavat harmonisia virtoja muuntajan käämeihin aiheuttaen lisäkuumenemista ja kiihtymistä. Ilman K-kerroin mitoitettuja malleja standardimuuntaja saattaa olla tarpeen alennettu 50–70 prosenttiin nimikilven kapasiteetista raskaiden harmonisten kuormien alla.
• Syöttövirta jännitteen kytkemisen yhteydessä : Kun muuntajat käynnistetään ensimmäisen kerran, ne voivat ottaa 8–12-kertaisia käynnistysvirtoja useiden jaksojen ajan, mikä vaatii asianmukaisesti kalibroituja suojareleitä häiritsevän laukaisun estämiseksi.
• Ympäristönäkökohdat (öljytäytteiset tyypit) : Mineraaliöljytäytteisissä muuntajissa on palo- ja vuotovaara. Tämä edistää kuivatyyppisten ja biohajoavien luonnollisten esterinestemallien kasvavaa käyttöönottoa erityisesti sisä-, maanalaisissa ja ympäristön kannalta herkissä asennuksissa.

Johtopäätös: Oikean muuntajan valitseminen sovelluksellesi

Muuntajat – olivatpa ne matalataajuisia tai korkeataajuisia – ovat edelleen korvaamattomia nykyaikaisissa sähköjärjestelmissä. Oikea valinta riippuu erityisistä käyttövaatimuksistasi:

• Jos tarvitset suuri teho, kestävä sähköeristys, ylijännitesieto ja suora verkkotaajuus — Sähkönjakelussa, teollisessa hitsauksessa, aurinkoinverttereissä, LVI:ssä tai energian varastoinnissa — matalataajuinen muuntaja on sopiva valinta.
• Jos tarvitset kompakti koko, kevyt pakkaus ja integrointi kytkentämuotoisiin piireihin — kannettavien tietokoneiden latureille, tietoliikennevirralle, lääkinnällisille laitteille tai sähköauton sisäänrakennetuille latureille — suurtaajuusmuuntajat ovat optimaalinen ratkaisu.

Energiajärjestelmien kehittyessä – uusiutuvan energian tuotannon, hajautetun akkuvaraston ja sähköajoneuvojen infrastruktuurin vauhdittamana – tehokkaiden muuntajien kysyntä kiihtyy. Amorfisten ja nanokiteisten ydinmateriaalien kehitys, parannetut eristysjärjestelmät ja älykäs valvonta (IoT-yhteensopivat muuntajat, joissa on reaaliaikainen kuormitus, lämpötila ja terveysdiagnostiikka) nostavat tehokkuuden ja luotettavuuden uusiin korkeuksiin. Ymmärtää kuinka muuntajat toimivat ei ole pelkästään akateemista: se on perustavaa tietoa nykyaikaisen teollisuuden ja jokapäiväisen elämän sähköjärjestelmien suunnittelussa, määrittämisessä ja ylläpidossa.
