Mitä muuntaja tekee?

Ydinvastaus

A muuntaja siirtää sähköenergiaa kahden tai useamman piirin välillä sähkömagneettisen induktion avulla, jännitetasojen muuttaminen taajuutta muuttamatta . Käytännössä se nostaa jännitettä pitkän matkan lähetystä varten (esim. 11 kV:sta 400 kV:iin) tai laskee sitä turvallisen loppukäytön vuoksi (esim. 240 V:sta 12 V:iin elektroniikka). Jännitteen muuntamisen lisäksi muuntajat tarjoavat myös sähköisen eristyksen, säätelevät virtaa ja suojaavat laitteita ylijännitteiltä.

Nykyaikaiset muuntajat saavuttavat hyötysuhteen 95 % - 99 % , mikä tekee niistä tehokkaimpia käytössä olevia sähkölaitteita. Olipa kyseessä satoja megavatteja käsittelevä sähköasema tai kompakti yksikkö puhelimen laturin sisällä, perusperiaate – Faradayn sähkömagneettisen induktion laki – pysyy samana.

Muuntajien tyypit ja niiden sovellukset

Muuntajat luokitellaan laajasti toimintataajuuden, rakenteen ja sovelluksen mukaan. Erotusten ymmärtäminen auttaa valitsemaan oikean yksikön mihin tahansa järjestelmään.

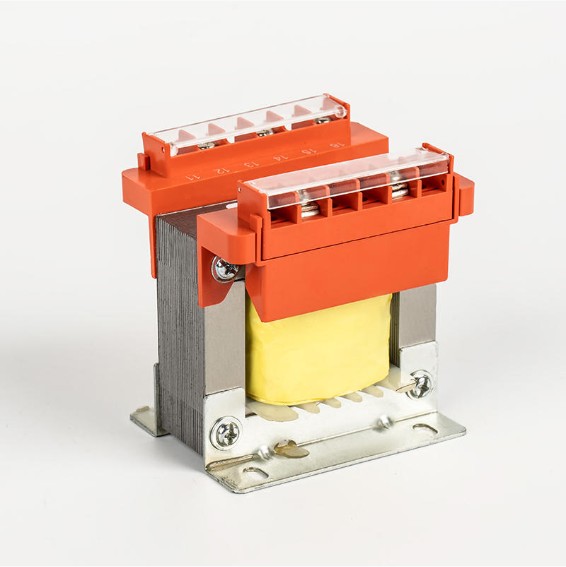

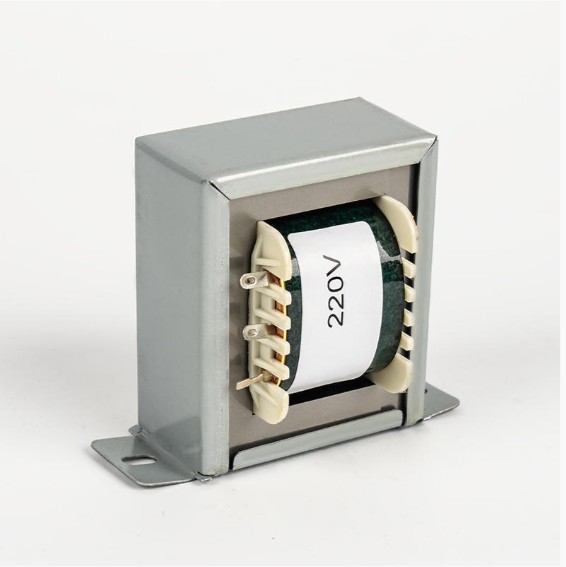

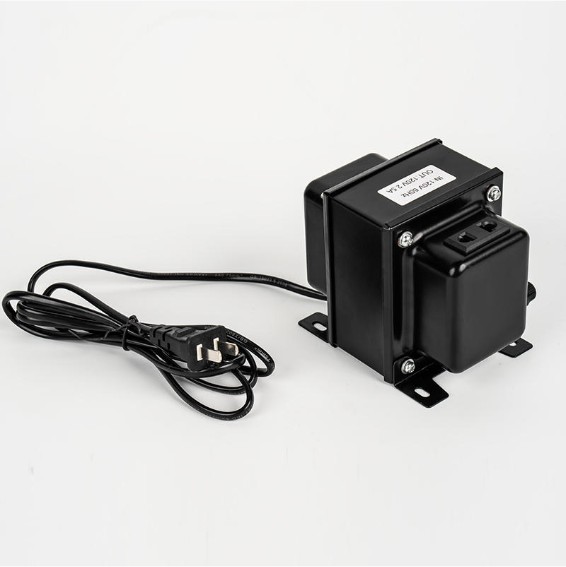

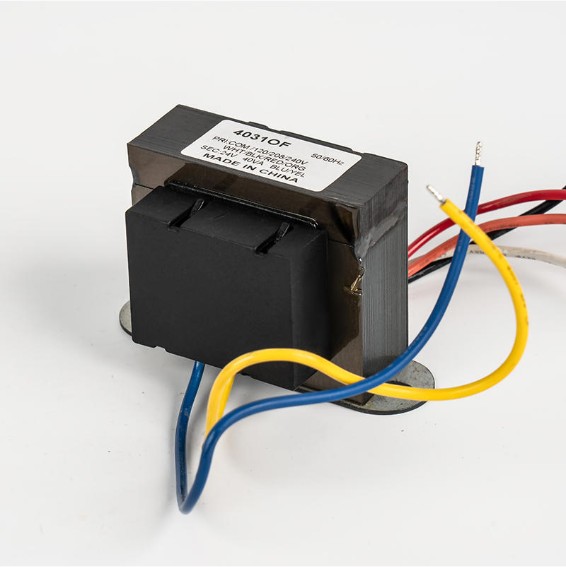

Matalataajuiset muuntajat

Matalataajuiset muuntajat toimivat normaalilla sähköverkon taajuudella 50 Hz tai 60 Hz . He käyttävät laminoituja piiteräsytimiä pyörrevirtahäviöiden minimoimiseksi. Niiden tärkeimpiä etuja ovat kestävyys, suuri tehonkäsittelykyky ja pitkä käyttöikä – usein yli 25 vuotta asianmukaisella huollolla.

Matalataajuisten muuntajien sovellukset kattavat laajan valikoiman toimialoja:

• Virranjako: Sähköasemat laskevat siirtojännitteestä kuluttajajännitteeseen
• Teollinen ohjaus: Jännitteensäätimet, stabilisaattorit ja sähköhitsauslaitteet, jotka vaativat vakaan, korkean virran ulostulon
• Valaistus ja kodinkoneet: Himmennysjärjestelmät, LVI-kompressorikäytöt ja jäähdytysyksiköt
• Uutta energiaa: Aurinkosähköiset (PV) invertterit, jotka muuntavat DC:n aurinkopaneeleista verkkoon yhteensopivaksi AC:ksi ja energian varastointijärjestelmät, jotka hallitsevat lataus-/purkausjaksoja

Ningbo Chuangbiao Electronic Technology Co., Ltd. on erikoistunut näihin vaativiin ympäristöihin suunniteltuihin matalataajuisiin muuntajiin, ja se tarjoaa tuotteita, jotka takaavat tehokkaan virranmuunnoksen ja luotettavan suojan sähkö-, teollisuus-, valaistus-, kodinkone- ja uusilla energiasektoreilla.

Korkeataajuiset muuntajat

Korkeataajuiset muuntajat toimivat alkaen 20 kHz useisiin MHz . Koska ydinhäviöt kasvavat rautasydämien taajuuden kasvaessa, ne käyttävät sen sijaan ferriitti- tai jauhemaisia ​​rautaytimiä. Suurin etu on koko: korkeataajuinen muuntaja, joka käsittelee samaa tehoa kuin 50 Hz:n yksikkö, voidaan 10-100 kertaa pienempi ja kevyempi .

Tyypillisiä sovelluksia ovat hakkuriteholähteet (SMPS), tietoliikennelaitteet, lääketieteelliset laitteet ja sähköajoneuvojen (EV) laturit.

Nykyinen muuntajayhteys: miten se toimii ja miksi sillä on merkitystä

Virtamuuntaja (CT) on mittauslaite, joka tuottaa pienennetyn, verrannollisen virran toisiokäämiinsä, mikä mahdollistaa suurvirtapiirien turvallisen mittauksen. Oikea liitäntä on kriittinen sekä tarkkuuden että turvallisuuden kannalta.

Normaali CT-liitäntämenettely

1. Vie ensiöjohdin (mitattava linja) CT-ikkunan läpi tai liitä ensiöliittimiin (P1, P2).
2. Liitä toissijaiset liittimet (S1, S2) mittauslaitteeseen – tyypillisesti 5 A tai 1 A nimellisampeerimittari tai energiamittari.
3. Älä koskaan jätä jännitteisen CT:n toisioyksikköä auki. Avoin toisio voi synnyttää vaarallisen korkeita jännitteitä (mahdollisesti tuhansia voltteja) esteettömän magnetomotorisen voiman vuoksi.
4. Huomioi napaisuusmerkinnät (pistemerkintä tai P1/S1-merkinnät) varmistaaksesi oikeat vaihesuhteet suojarelesovelluksissa.
5. Maadoita yksi toisioliitin vakiokäytäntöä kohti (yleensä S2 tai S1 maadoitettu koteloon) kelluvan jännitteen vaaran välttämiseksi.

Yleiset CT-suhteet ovat 100:5, 200:5, 400:5 ja 1000:5 A . Alimittaisen CT-suhteen valitseminen aiheuttaa kyllästymis- ja mittausvirheitä; ylimitoitus heikentää tarkkuutta normaalilla kuormituksella. Ilmoita aina CT-tarkkuusluokka (esim. luokka 0,5 mittaukselle, luokka 5P suojaukselle) tilattaessa.

Pad Mount Transformer: Asennus ja tärkeimmät huomiot

Aluskiinnitysmuuntaja on maanpinnan tasolla oleva peukaloinninkestävä yksikkö, joka on sijoitettu lukittuun teräskaappiin ja liitetty maanalaiseen jakeluverkkoon. Se on vakioratkaisu esikaupunki- ja kaupallisille alueille, joilla ilmajohdot ovat epäkäytännöllisiä tai ei-toivottuja.

Tyypilliset arvosanat vaihtelevat 25 kVA - 2500 kVA , ensiöjännitteillä 4 kV - 35 kV ja toisiojännitteillä 120/240 V (yksivaiheinen) tai 208Y/120 V - 480Y/277 V (kolmivaiheinen).

Tärkeimmät asennusvaatimukset

• Betonilevy: Sen on oltava vaakasuorassa, rakenteellisesti mitoitettu ja mitoitettu valmistajan tietojen mukaan (yleensä ulottuu 3–6 tuumaa kaapin pinta-alan ulkopuolelle).
• Tilaus: Vähintään 3 jalkaa vapaata työtilaa korkeajännitepuolella; 10 metrin etäisyys rakennuksista NEC-ohjeiden mukaisesti.
• Kaapelin reititys: Maakaapelit kulkevat kosteudelta ja jyrsijöiltä suljettujen putkiholkkien kautta.
• Maadoitus: Kaappi ja neutraali on liitettävä maadoitustankoon, jota käytetään paikallisten liankestävyysvaatimusten mukaisesti (tyypillisesti <25 Ω).
• Öljyn säilytys: Monilla lainkäyttöalueilla vaaditaan toissijainen suojavalmi tai imukykyinen tyyny öljytäytteisten yksiköiden alle maaperän saastumisen estämiseksi.

Muuntaja ja sähköasema: kuinka ne toimivat yhdessä

Sähköasema on laitos, joka kytkee, muuntaa ja säätelee sähkötehoa. Muuntajat ovat sen keskeisiä komponentteja, jotka suorittavat todellisen jännitteen muuntamisen siirto- ja jakelutasojen välillä.

Tyypillinen sähköaseman työnkulku näyttää tältä:

1. Siirtolinjan tulo: Tuotantolaitokselta tulee 115 kV, 230 kV tai 500 kV teho.
2. Alaspäin laskeva muuntaja: Suuri tehomuuntaja alentaa jännitteen 12,47 kV:iin, 13,8 kV:iin tai 34,5 kV:iin ensiöjakelua varten.
3. Kytkinlaitteet ja suojat: Katkaisijat, katkaisijat ja suojareleet eristävät viat millisekuntien sisällä.
4. Jakomuuntajat: Pylväs- tai alusta-asennettavat yksiköt vähentävät jännitteen edelleen 120/240 V:iin tai 480 V:iin asuin- ja kaupalliseen käyttöön.

Yksi sähköaseman tehomuuntaja pystyy käsittelemään 10 MVA - 1 000 MVA ja painaa useita satoja tonneja. Tällaisen yksikön vikaantuminen voi pimentää koko alueen viikoiksi, minkä vuoksi sähköaseman muuntajien valvontaa ja huoltoa käsitellään kriittisinä infrastruktuuritehtävinä.

Kuinka tarkistaa muuntaja: testausmenetelmät ja mitä etsiä

Säännöllinen testaus estää odottamattomia vikoja ja pidentää muuntajan käyttöikää. Sopiva testi riippuu muuntajan tyypistä ja käytettävissä olevista laitteista.

Visuaaliset ja fyysiset perustarkastukset

• Tarkasta öljyvuodot, korroosio, halkeilevat holkit tai vaurioituneet jäähdytysrivat.
• Tarkista öljytaso tarkastuslasin läpi; vähän öljyä heikentää jäähdytystä ja dielektristä lujuutta.
• Kuuntele epätavallista huminaa, surinaa tai rätisemistä – normaalin 100–120 Hz:n huminaa suuremmat äänet voivat olla merkki ytimen löysyydestä tai osittaisesta purkauksesta.
• Varmista, että jäähdytystuulettimet tai pumput (jos sellaisia ​​on) toimivat oikein.

Sähkötestit

• Käännössuhdetesti (TTR): Vahvistaa, että ensiö- ja toisiojännitteen suhde vastaa tyyppikilpeä. Hyväksyttävä poikkeama on tyypillisesti ±0,5 % nimikilven suhteesta.
• Eristysresistanssitesti (IR): Kytke 500 V tai 1 000 V DC megaohmimittarin kautta käämien väliin sekä käämien ja sydämen väliin. Arvot yllä 1000 MΩ pidetään yleisesti terveinä keskijänniteyksiköissä.
• DC-käämin vastus: Havaitsee oikosulun käännökset tai löysät liitännät. Vertaa mitattuja arvoja tehdastietoihin; yli 2 prosentin poikkeamat vaativat tutkinnan.
• Liuenneen kaasun analyysi (DGA): Öljytäytteisissä muuntajissa tunnistaa alkavat viat mittaamalla eristävään öljyyn liuenneita kaasuja (esim. asetyleeni osoittaa kipinöintiä, vety osoittaa osittaista purkausta).
• Tehokerroin / Tan Delta -testi: Mittaa eristyksen dielektriset häviöt. Arvot ylittävät 0,5–1 % öljy-paperieristysjärjestelmät viittaavat kosteuden sisäänpääsyyn tai vanhenemiseen.

Suositellut huoltovälit

Oikean muuntajan valitseminen sovellukseesi

Muuntajan valinta edellyttää useiden parametrien sovittamista kuormaan ja ympäristöön. Alimitoitus aiheuttaa ylikuumenemista ja ennenaikaista vikaa; ylimitoitus hukkaa pääomaa ja lisää tyhjäkäyntihäviöitä.

• kVA-luokitus: Laske kytketty kokonaiskuorma (kW) jaettuna tehokertoimella ja lisää sitten 20–25 % turvamarginaali tulevaa laajentamista varten.
• Jännitesuhde: Sovita ensiöjännite syöttöön ja toisiojännite kuormitustarpeen mukaan; vahvista käämikytkimen alue, jos syöttöjännite vaihtelee.
• Eristysluokka: Valitse kuivatyyppi sisätiloissa, paloherkissä paikoissa (esim. sairaalat, korkeat kerrokset); öljyupotettu ulkosähköasemille, joissa tarvitaan korkeampia arvoja.
• Toimintataajuus: Varmista 50 Hz:n tai 60 Hz:n yhteensopivuus – 60 Hz:lle suunniteltu muuntaja ylikuumenee ja kyllästyy, jos sitä käytetään 50 Hz:llä samalla jännitteellä.
• Ympäristöolosuhteet: Määritä kosteissa, syövyttävissä ympäristöissä tai korkeissa ympäristöissä kapseloidut käämit, trooppinen pinnoite tai korkeutta vähentävät yksiköt.

Ningbo Chuangbiao Electronic Technology Co., Ltd. tarjoaa teknisiä ratkaisuja teollisiin ja uusiin energiasovelluksiin, jotka vaativat todistettua matalataajuisten muuntajien suorituskykyä.
