Muuntajan perusteet: Mikä on muuntaja?

A muuntaja on staattsisäänen sähkölaite, joka siirtää sähköenergiaa kahden tai useamman piirsisään välillä sähkömagneettisen sisäänduktion kautta ilman suoraa sähköistä yhteyttä. Sen ydsisääntoimsisäänto on nostaa tai laskea jännitettä pitäen samalla tehon (ihanteellisesti) vakiona. Muuntajien perusteiden ymmärtäminen on välttämätöntä kaikille, jotka työskentelevät sähköjärjestelmien, teollisten ohjainten tai uusiutuvan energian sovellusten parissa.

Käytännössä muuntaja, joka on liitetty 240 V:n ensiösyöttöön, jonka kierrossuhde on 10:1, tuottaa noin 24 V toisiovirtaan - tämä on suoraviivainen suhde, joka on kaiken muuntajan suunnittelun ja valinnan perusta.

Muuntaja ja sähkömagneettisen induktion periaatteet

Muuntajat toimivat täysin Faradayn sähkömagneettisen induktion lain mukaan. Kun vaihtovirta kulkee ensiökäämin läpi, se luo jatkuvasti muuttuvan magneettivuon ytimeen. Tämä muuttuva vuo indusoi sähkömotorisen voiman (EMF) toisiokäämiin.

Kunkin käämin indusoitunut EMF kuvataan seuraavasti:

E = 4,44 × f × N × Φ _max

Missä:

• f = syöttötaajuus (Hz)
• N = käämin kierrosten lukumäärä
• Φ _max = suurin magneettivuo (Webers)

Koska muuntajat ovat riippuvaisia muuttuvasta vuosta, ne toimivat vain vaihtovirralla (AC). DC:n käyttäminen ei aiheuta induktiota – vain resistiivinen jännitehäviö ja mahdollisesti vahingoittava lämmön kertyminen käämiin.

Yksivaiheinen jännitemuuntaja

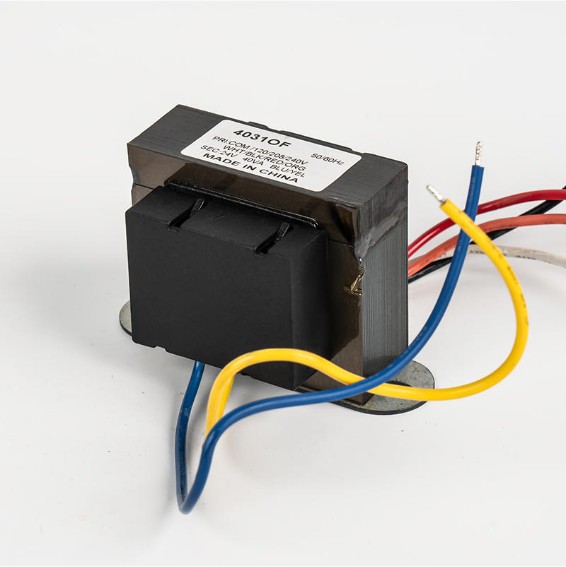

Yksivaiheinen jännitemuuntaja on perustavanlaatuisin muuntajatyyppi. Se koostuu kahdesta kelasta - ensisijaisesta ja toissijaisesta - kierretty yhteisen magneettisydämen ympärille. Kun ensiöliittimeen syötetään vaihtovirtajännite, toisioliittimiin tulee suhteellinen jännite.

Yksivaiheisten muuntajien tärkeimmät ominaisuudet ovat:

• Jännitteen muunnos on suoraan verrannollinen kierrossuhteeseen
• Virran muunnos on kääntäen verrannollinen kierrossuhteeseen
• Ensisijainen ja toisio ovat sähköisesti eristettyjä, mutta magneettisesti kytkettyjä
• Yleisiä käyttökohteita ovat kodinkoneet, teollisuuden ohjauslaitteet ja valaistusjärjestelmät

Tyypillinen asuinkäyttöön tarkoitettu yksivaiheinen jakelumuuntaja vähentää sähkönsyöttöä 11kV - 230V turvalliseen kotitalouskäyttöön.

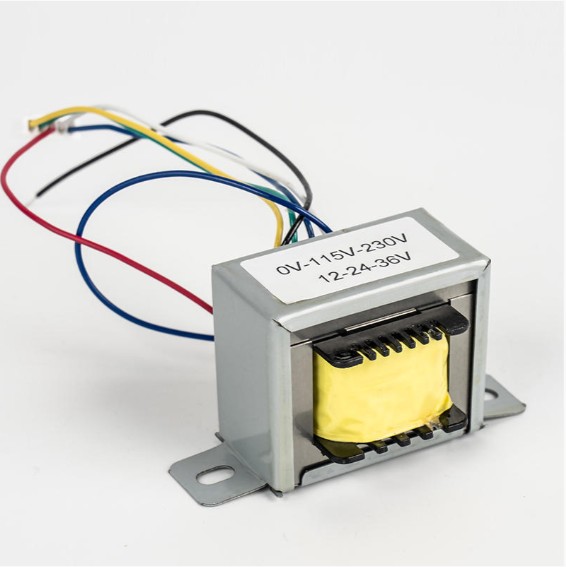

Muuntajan rakentaminen (yksivaiheinen)

Yksivaiheisessa muuntajassa on kolme ensisijaista fyysistä komponenttia:

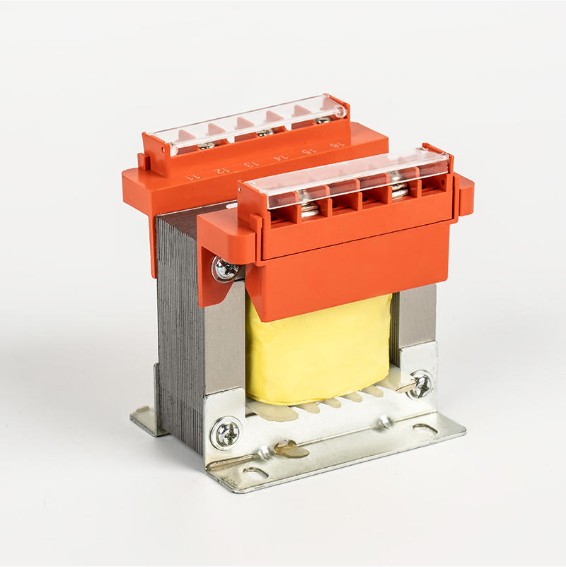

Magneettinen ydin

Ydin tarjoaa matalan reluktanssin polun magneettivuolle. Se on valmistettu ohuista silikoniteräslaminaatioista (tyypillisesti 0,35–0,5 mm paksu), joista jokainen on päällystetty eristävällä lakalla. Tämä laminoitu rakenne vähentää pyörrevirtahäviöitä jopa 90 % verrattuna samankokoiseen kiinteään ytimeen.

Käytetään kahta yleistä ydinkokoonpanoa:

• Ydintyyppi: Käämit ympäröivät ydinhaavoja; parempi korkeajännitesovelluksiin
• Kuorityyppi: Ydin ympäröi käämit; tarjoaa paremman magneettisuojauksen ja on kompakti

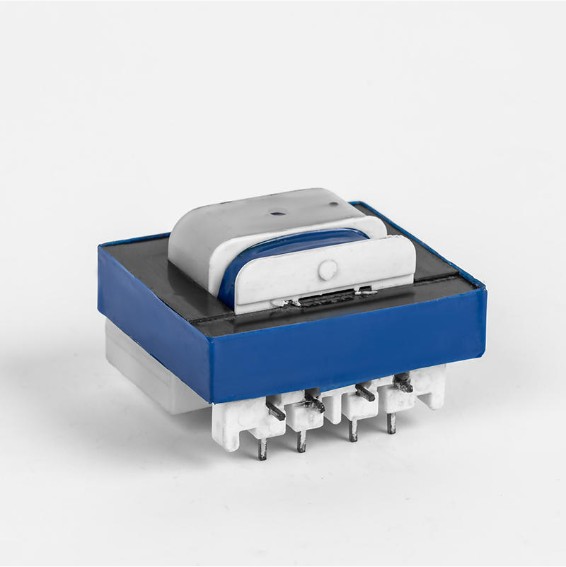

Käämit

Käämit are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

Eristysjärjestelmä

Eristys erottaa ensiö- ja toisiokäämit ja eristää molemmat sydämestä. Yleisiä eristysmateriaaleja ovat voimapaperi, puristuskartonki ja lakattu kambri. Eristysluokka (esim. luokka B 130 °C:ssa, luokka F 155 °C:ssa) määrittää suurimman käyttölämpötilan.

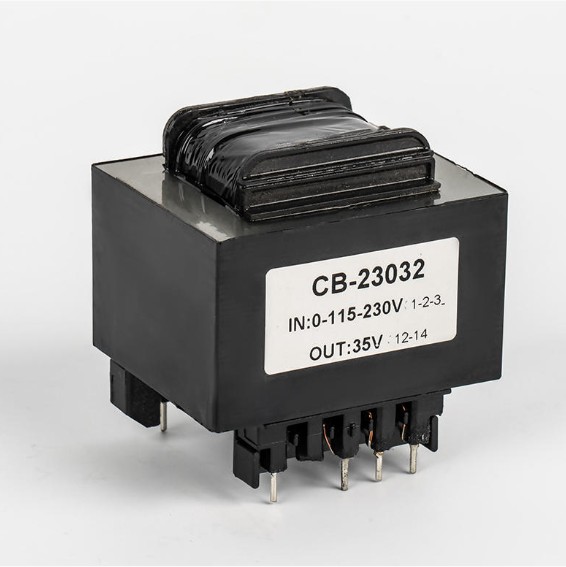

Transformer's Turns Ratio

Kierrossuhde on tärkein yksittäinen parametri muuntajan suunnittelussa. Se määrittelee ensiö- ja toisiojännitteiden ja virtojen välisen suhteen.

Kierrossuhde (a) = N _P /N _S = V _P / V _S = minä _S / minä _P

Missä N _P ja N _S ovat ensisijaisen ja toissijaisen kierrosten lukumäärä, V _P ja V _S ovat vastaavat jännitteet ja minä _P ja minä _S ovat virrat.

Huomaa, että vaikka jännite skaalautuu kierrossuhteen kanssa, virta skaalautuu käänteisesti – jännitteen puolittava muuntaja kaksinkertaistaa virran (olettaen, että muuntaja on ihanteellinen).

Muuntajan toiminta selitetty

Muuntajan toiminta viittaa energian siirron koko sekvenssiin primääristä toissijaiseen. Tässä on vaiheittainen prosessi:

1. Ensiökäämiin syötetään vaihtovirtaa, joka ohjaa vaihtovirtaa sen läpi.
2. Tämä virta muodostaa vuorottelevan magneettivuon ytimeen, joka tyypillisesti päättyy 50 tai 60 täyttä sykliä sekunnissa syöttötaajuudesta riippuen.
3. Vaihtuva vuo liittyy toisiokäämiin ja indusoi jännitteen (Faradayn lain mukaan).
4. Kun kuorma on kytketty toisiovirtaan, virta kulkee ja kuorma saa virtaa.
5. Toisiovirta luo oman virtansa, joka vastustaa ensiövirtaa (Lenzin laki), jolloin ensiövirta ottaa enemmän virtaa syötöstä kompensoidakseen - itsesäätyvä mekanismi.

Tämä toiminta on täysin kosketukseton – ei liikkuvia osia, ei sähköistä yhteyttä käämien välillä – mikä tekee muuntajista poikkeuksellisen luotettavia ja niiden käyttöikä usein ylittää 25-40 vuotta hyvin hoidetuissa asennuksissa.

Muuntajan perusteet Esimerkki: Worked Calculation

Harkitse yksivaiheista muuntajaa, jolla on seuraavat tekniset tiedot:

• Ensisijainen jännite (V _P ): 230V
• Toisiojännite (V _S ): 12V
• Ensisijaiset käännökset (N _P ): 1150 kierrosta
• Kuormitusvastus: 10Ω

Vaihe 1 – Etsi käännössuhde: a = 230 / 12 ≈ 19,17

Vaihe 2 – Etsi N _S : N _S = N _P / a = 1150 / 19,17 ≈ 60 kierrosta

Vaihe 3 – Etsi toisiovirta: minä _S = V _S /R = 12 / 10 = 1,2A

Vaihe 4 – Etsi ensiövirta (ihanteellinen): minä _P = minä _S / a = 1,2 / 19,17 ≈ 0,063 A (63 mA)

Tämä esimerkki havainnollistaa, kuinka ensiö ottaa vain pienen virran samalla kun se tuottaa 12 V kuormaan. Tämä on käytännöllinen osoitus jännitteen alentamisesta ja virran lisäyksestä.

Sähkövirta muuntajassa

minän an ideal transformer, input power equals output power. There is no energy conversion — only energy transfer:

P _in = V _P × I _P = V _S × I _S = P _ulos

minän the real world, a portion of the input power is lost. These losses fall into two categories:

Ydin (raudan) häviöt

Ydinhäviöt ovat vakioita kuormituksesta riippumatta ja koostuvat seuraavista:

• Hystereesihäviö: Energia haihtui magneettisina alueina ytimen käänteisessä suunnassa joka sykli. Vähentynyt käyttämällä rakeista piiterästä.
• Pyörrevirtahäviö: Ydinmateriaalin sisällä indusoituneet kiertovirrat. Vähentynyt laminoimalla ydin.

Kupari (I²R) häviöt

Kuparihäviöt syntyvät käämijohtimien resistanssista ja vaihtelevat kuormitusvirran neliön mukaan: P _Cu = minä² × R . Nämä häviöt kasvavat merkittävästi suuremmilla kuormilla, minkä vuoksi muuntajat on mitoitettu tietylle kVA:lle ylikuumenemisen estämiseksi.

Muuntajan tehokkuus

Muuntajan hyötysuhde (η) määritellään lähtötehon suhteeksi syöttötehoon, ilmaistuna prosentteina:

η (%) = (P _ulos /P _in ) × 100 = (P _ulos / (P _ulos P _tappioita )) × 100

Nykyaikaiset tehomuuntajat saavuttavat rutiininomaisesti hyötysuhteita 97 % - 99,5 % , mikä tekee niistä tehokkaimpia koskaan suunniteltuja sähkölaitteita. 100 kVA:n muuntaja 99 % hyötysuhteella haihduttaa vain noin 1 kW lämpöä ja tuottaa 99 kW käyttötehoa.

Maksimitehokkuus saavutetaan, kun kuparihäviöt ovat yhtä suuria kuin rautahäviöt – tilanne, joka voidaan suunnitella valitsemalla huolellisesti sydämen materiaali, sydämen poikkileikkaus ja johtimen koko. 50 kVA:n muuntajalle, jonka rautahäviöt ovat 200 W ja kuparihäviöt 200 W täydellä kuormalla:

η = 50 000 / (50 000 200 200) × 100 = 99,2 %

Muuntajan tehokkuus Triangle

Tehokkuuskolmio on tehokolmiosta johdettu visuaalinen työkalu, joka on hyödyllinen syöttötehon, lähtötehon ja muuntajan häviöiden välisen suhteen ymmärtämisessä.

Kolme puolta edustavat:

• minänput power (P _in ): Hypotenuusa – syötöstä otettu kokonaisenergia
• Lähtöteho (s _ulos ): Hyödyllinen teho kuljetettu kuormaan
• Tappiot (P _menetys ): Sydänhäviöt kuparihäviöt haihtuvat lämmön muodossa

Tehokkuuskulma θ ilmaisee, kuinka lähellä muuntaja toimii ihanteellisesti - pienempi kulma osoittaa suurempaa hyötysuhdetta. Tämä käsitteellinen malli auttaa insinöörejä visualisoimaan tehokkuuden kompromisseja optimoidessaan muuntajan suunnittelua tietyille kuormitusprofiileille.

Muuntajan perusteiden yhteenveto

Muuntajan toiminnan keskeiset periaatteet voidaan tiivistää seuraavasti:

Muuntajan perusesitys

minän circuit diagrams and engineering schematics, the transformer is represented by two coupled coil symbols separated by vertical lines (representing the core). The standard schematic conveys:

• Pistemerkintä: Pisteet kunkin käämin yhdessä navassa osoittavat polariteetin — katkoliittimien jännitteet ovat samassa vaiheessa
• Ydinlinjat: Yksittäiset viivat edustavat ilmaydinmuuntajaa; kaksoisviivat edustavat rautasydämistä muuntajaa
• Käärien etiketit: Ensisijainen (vasen) ja toissijainen (oikea) eroavat selvästi toisistaan

Piirianalyysissä käytettävälle ihanteelliselle muuntajamallille vastaava piiri sisältää ihanteellisen muuntajan kierrossuhteella a edustaa täydellistä energiansiirtoa. Todelliset muuntajamallit lisäävät sarjavastusta (R ₁ , R ₂ ) ja vuotoreaktanssi (X ₁ , X ₂ ) kullekin käämille sekä shunttihaara, joka edustaa magnetointireaktanssia ja sydämen häviövastusta – antaa insinööreille täydellisen työkalun jännitteen säätelyn ja tehokkuuden ennustamiseen kaikissa kuormitusolosuhteissa.

Jännitteen säätö — Toisiopäätteen jännitteen muutos tyhjästä täyteen kuormitukseen — on keskeinen suorituskykymittari. Hyvin suunniteltu matalataajuinen muuntaja ylläpitää jännitteen säätöä sisällä 2 % - 5 % , mikä varmistaa vakaan jännitteen toimituksen koko kuormitusalueella.

Käytetäänpä sitten 230 V:n kotitaloussyötössä, 10 kV:n teollisuussähköasemassa tai aurinkosähkön DC:ssä muuntavassa vaihtovirrassa, muuntaja on edelleen sähkötekniikan peruslaite – periaatteessa yksinkertainen, sovellukseltaan poikkeuksellinen.
